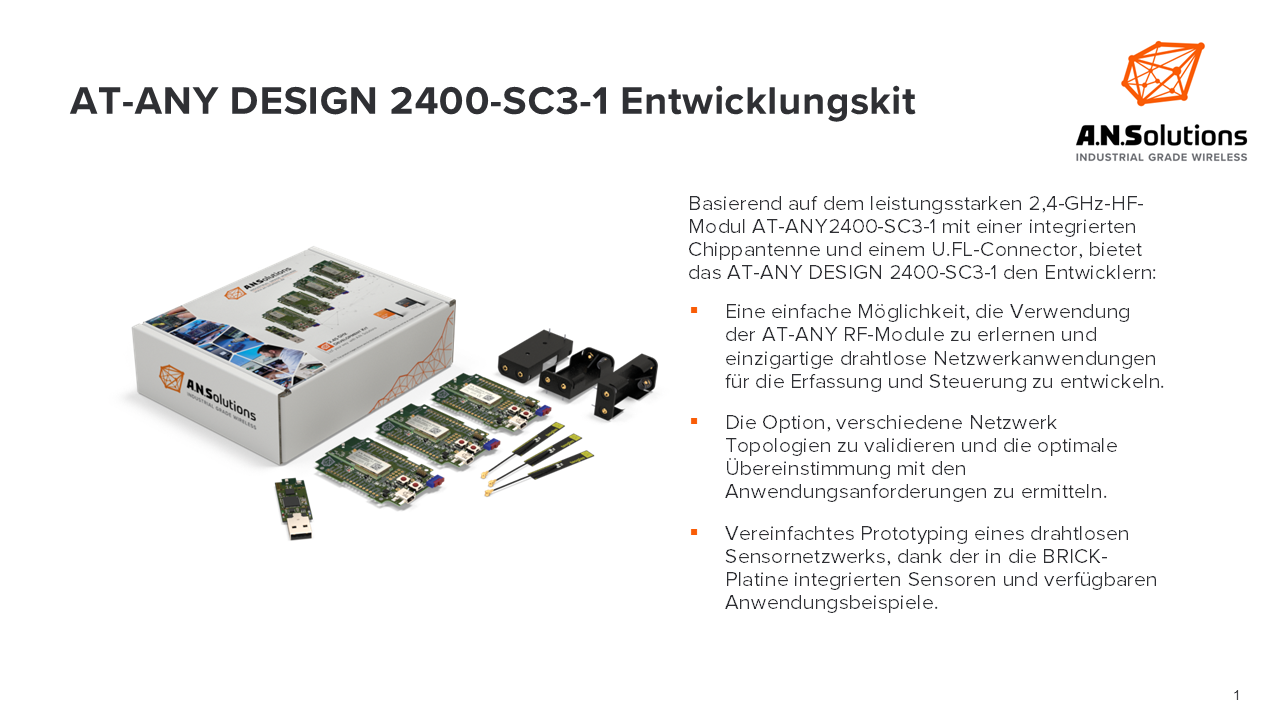

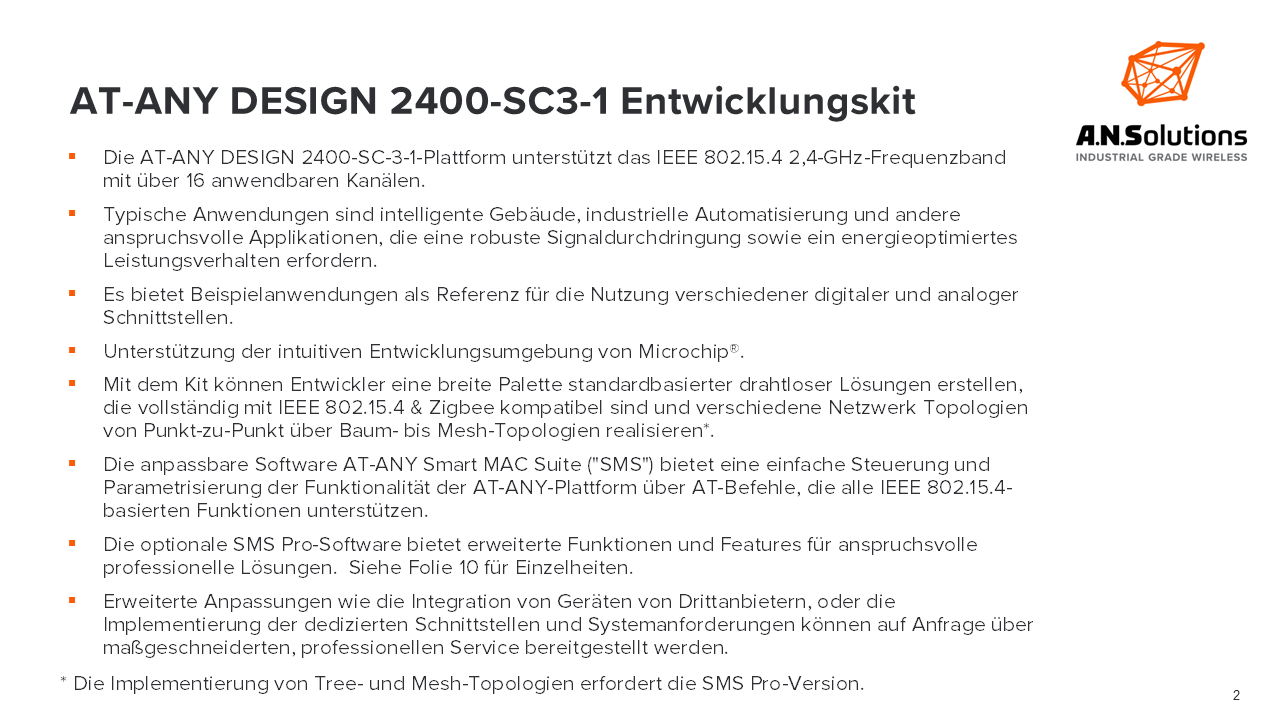

@ANY DESIGN 2400-SC3-1 2.4 GHz Entwicklungskit

Das @ANY DESIGN-Entwicklungskit bietet den Entwicklern die Werkzeuge, die sie zum Entwerfen und Prototyping eines drahtlosen IEEE 802.15.4 / Zigbee-Produkts benötigen. Die Grundlage dafür bietet das branchenführende @ANY2400-SC3-1 HF-Modul mit integriertem Front-End-Modul (-Support für LNA-, PA-, Balun-, Filter- und Antennendiversität-), mit angepasster Chipantenne und U.FL-Antennenanschluss für die Maximierung anwendungsspezifischer Setups. Das Kit bietet eine einfache Möglichkeit, die Verwendung der @ANY RF-Module zu erlernen und drahtlose Mess- und Steuerungsnetzwerke zu entwerfen.

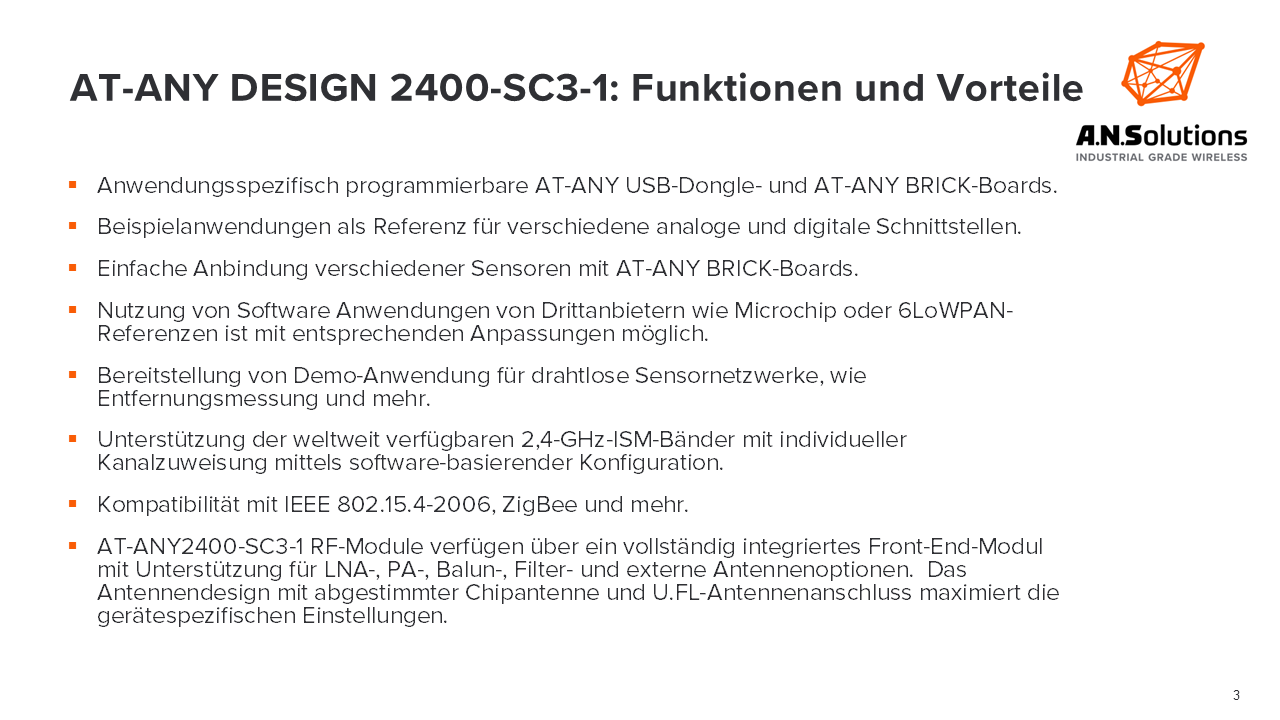

  • Anwendungsspezifisch programmierbare @ANY USB-Dongle und @ANY BRICK-Boards
  • Beispielanwendungen als Referenz für verschiedene analoge und digitale Schnittstellen
  • Einfache Anbindung verschiedener Sensoren über die @ANY BRICK-Boards
  • Nutzung von Software Anwendungen von Drittanbietern wie Microchip oder 6LoWPAN-Referenzen ist mit entsprechenden Anpassungen möglich
  • ANSI C Programmierbarkeit mittels GCC Tool-Chain wird unterstützt
  • Bereitstellung von Demo-Anwendungen für drahtlose Sensornetzwerke, wie Temperaturmessungen und mehr
  • Unterstützung der weltweit verfügbaren 2,4-GHz-ISM-Bänder mit individueller Kanalzuweisung mittels software-basierender Konfiguration
  • Kompatibilität mit IEEE 802.15.4-2006, Zigbee und mehr
  • @ANY 2400-SC3-1 RF-Module verfügen über ein vollständig integriertes Front-End-Modul mit LNA-, PA-, Balun-, Filter- und Antennendiversität Unterstützung sowie einen zusätzlichen 2MBit Daten-Flash-Speicher. Das Antennendesign mit angepasster Chipantenne und U.FL-Antennenanschluss maximiert kunden- und anwendungsspezifischer Setups.

Übersicht

Die im DESIGN-Kit enthaltenen BRICK-Entwicklungsboards bieten Entwicklern ein Höchstmaß an Flexibilität bis hin zur letzten Entwurfsphase. Angesichts der Komplexität und Vielfalt der WSN-Technologien ermöglichen die BRICK Baugruppen dem Entwickler verschiedene Netzwerk-Topologien ausprobieren, um festzustellen, welche Konfigurationen für Ihre Anwendung am besten geeignet sind. Integrierte Referenz-Sensoren ermöglichen einen einfachen Musteraufbau eines drahtlosen Sensornetzwerks. Typische Anwendungen sind Gebäudeautomatisierung, Industrie-Automatisierung, Umweltüberwachung und viele andere Anwendungsgebiete. Nutzen Sie den Vorteil des nahezu weltweit verfügbaren 2,4-GHz-ISM-Bandes in Verbindung mit dem modularen @ANY-2400 Plattform Ansatz.

Das DESIGN Kit ermöglicht auch die Adaption von Anwendungen von Drittanbietern und stellt verschiedene Beispielanwendungen zur Verwendung verschiedener analoger und digitaler Schnittstellen bereit. Das @ANY DESIGN-Kit unterstützt die intuitive Entwicklungsumgebung von Microchip®. Die Entwickler können eine breite Palette standardbasierter drahtloser Lösungen erstellen, die vollständig mit IEEE 802.15.4 basierenden Technologien kompatibel sind und verschiedene Netzwerktopologien von Punkt-zu-Punkt über Baum- bis Mesh-Netzwerken unterstützen. Die im @ANY DESIGN-Kit enthaltene, anpassbare Software @ANY Smart MAC Base ("SMS") bietet eine einfache Steuerung der Funktionalität der @ANY-Plattform über AT-Befehle, die alle IEEE 802.15.4-basierten Funktionen unterstützen.

A.N. Solutions bietet Hardware und Software in Industriequalität. Für mehr Informationen klicken Sie auf das „+“ Symbol.

HARDWARE

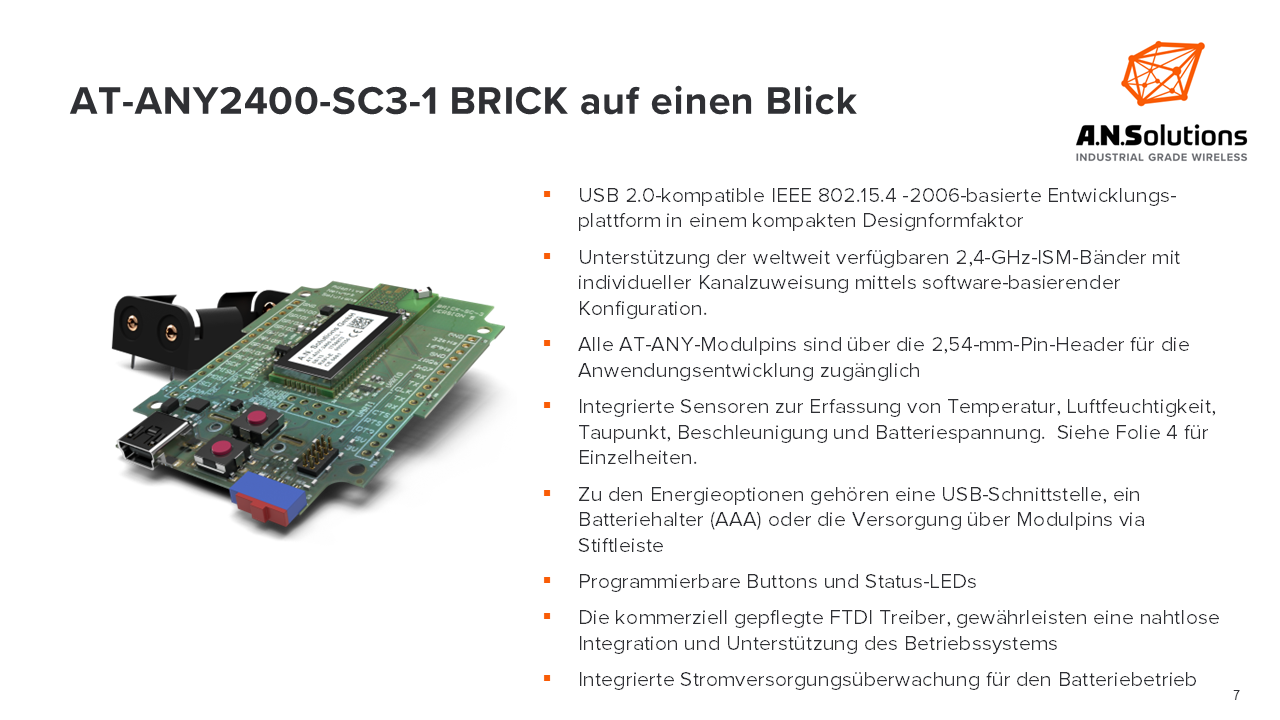

  • Das @ANY-2400-SC3-1 BRICK ist eine Entwicklungsbaugruppe mit integriertem @ ANY2400-SC3-1 Modul. Die Baugruppe verfügt über einen JTAG-Anschluss für eine einfache On-Board-Programmierung, programmierbare Status-LEDs, RESET-Taster und einen frei programmierbaren Taster zur Realisierung verschiedener Funktionen.
  • Das @ANY-2400-SC3-1 BRICK bietet unterschiedliche Varianten der Spannungsversorgung wie Batteriebetrieb über AAA-Batterien, USB-Anschluss, sowie kundenspezifische Optionen über die verfügbaren Anschlussmöglichkeiten auf der Leiterplatte.
  • Diese vielseitig einsetzbare Entwicklungsbaugruppe bietet Entwicklern ein Höchstmaß an Flexibilität bis in die letzten Phasen des Designs.
  • Kundenspezifische ABS-Gehäuse, sowie optimierte Antennenoptionen verwandeln das BRICK-basierte Designs in unabhängig bedienbare NODE-Geräte, die für verschiedene Infrastruktur Anwendungen verwendet werden können.*
  • Die einfache Konfiguration der BRICK-Boards ermöglicht die Ausführung verschiedener Netzwerk Topologien, welche zu einem späteren Zeitpunkt durch Upgrades erweitert und angepasst werden können.
  • Alle Anschlüsse der jeweiligen @ANY-Module sind vollständig adaptierbar und programmierbar, sodass Entwickler während der Evaluierungs- und Entwicklungsphase maximale Designfreiheiten nutzen können.
    HINWEIS: * - Für weitere Informationen wenden Sie sich bitte an A.N. Solutions Kundensupport.
SOFTWARE

A.N. Solutions verwendet in der Software den gleichen modularen Ansatz wie in der Hardware. Die verschiedenen eingebetteten Softwarekomponenten arbeiten nahtlos zusammen und können je nach den genauen Anforderungen eines Kunden problemlos gemischt und angepasst werden. Die folgenden @ ANY-Softwarekomponenten sind verfügbar:

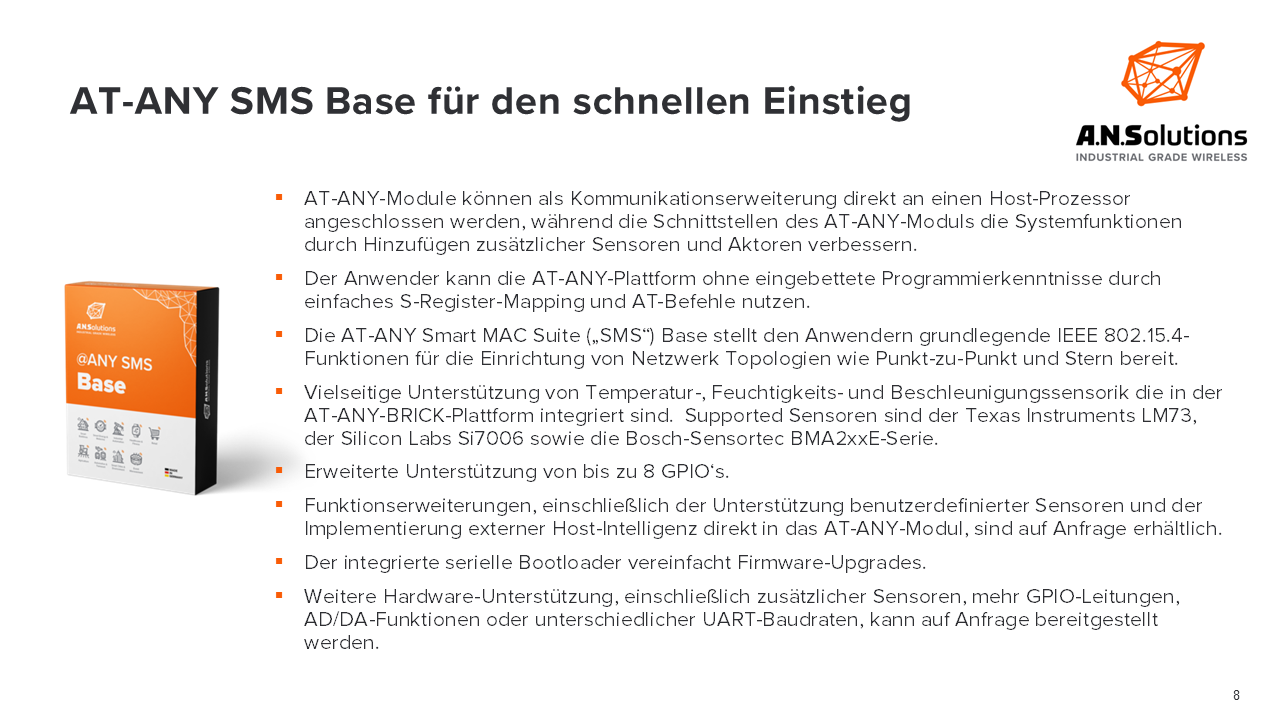

  • Die @ANY Smart MAC Suite ("SMS") bietet eine einfache Steuerung der Funktionalität der @ANY-Plattform über AT-Befehle, die alle IEEE 802.15.4-basierten Funktionen unterstützen und erleichtert das Hinzufügen zahlreicher benutzerdefinierter Funktionen.
  • Das Software Paket wird in zwei verschiedenen Versionen @ANY SMS Base und @ANY SMS Pro angeboten.
  • Die @ANY SMS Base-Version bietet wichtige Grundfunktionen für einfache Netzwerk Topologien und Evaluierungszwecke. Dieses Software Paket kann verwendet werden, um einfache Punkt-zu-Punkt oder Stern Netzwerke einzurichten.

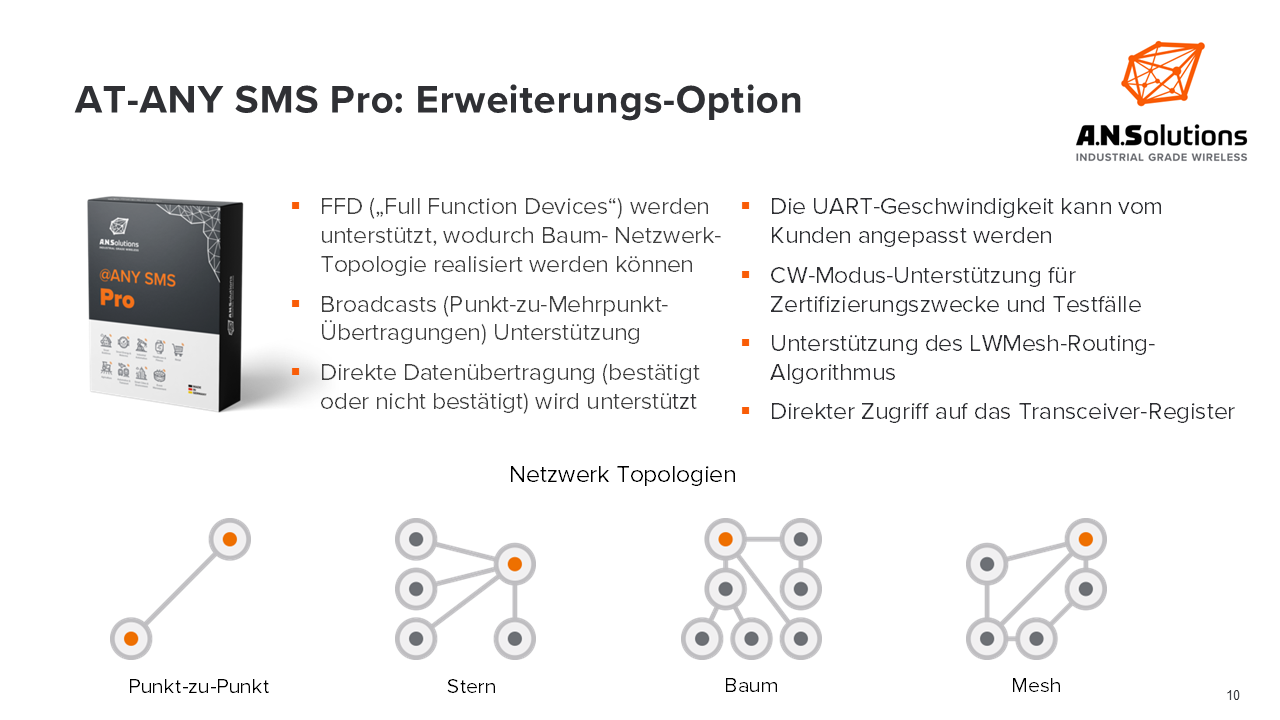

  • Die @ANY SMS Pro-Version erleichtert die Entwicklung komplexerer Anwendungen und unterstützt zusätzliche Baum-Topologien mit statischem Routing, basierend auf der IEEE 802.15.4 MAC-Schicht. Sie unterstützt eine Vielzahl verschiedenster Beispielanwendungen.
  • @ANY SMS Pro bietet außerdem zusätzliche Funktionen wie die Data-Broadcasting Funktion und eine Full Function Device Funktionalität (FFD). Mit der Datenweiterleitungsfunktion können Benutzer Baum-Topologien einrichten und konfigurieren.
  • Die @ANY SMS Pro Version unterstützt darüber hinaus auch Maschennetzwerke, die auf Basis des LWMesh Routings realisiert werden.
  • Mesh-Netzwerk Topologien, die dynamische Routing-Schemata unterstützen, die auf IEEE 802.15.4 basieren und ZigBee und 6LoWPAN entsprechen, können auf Anfrage implementiert und angepasst werden.

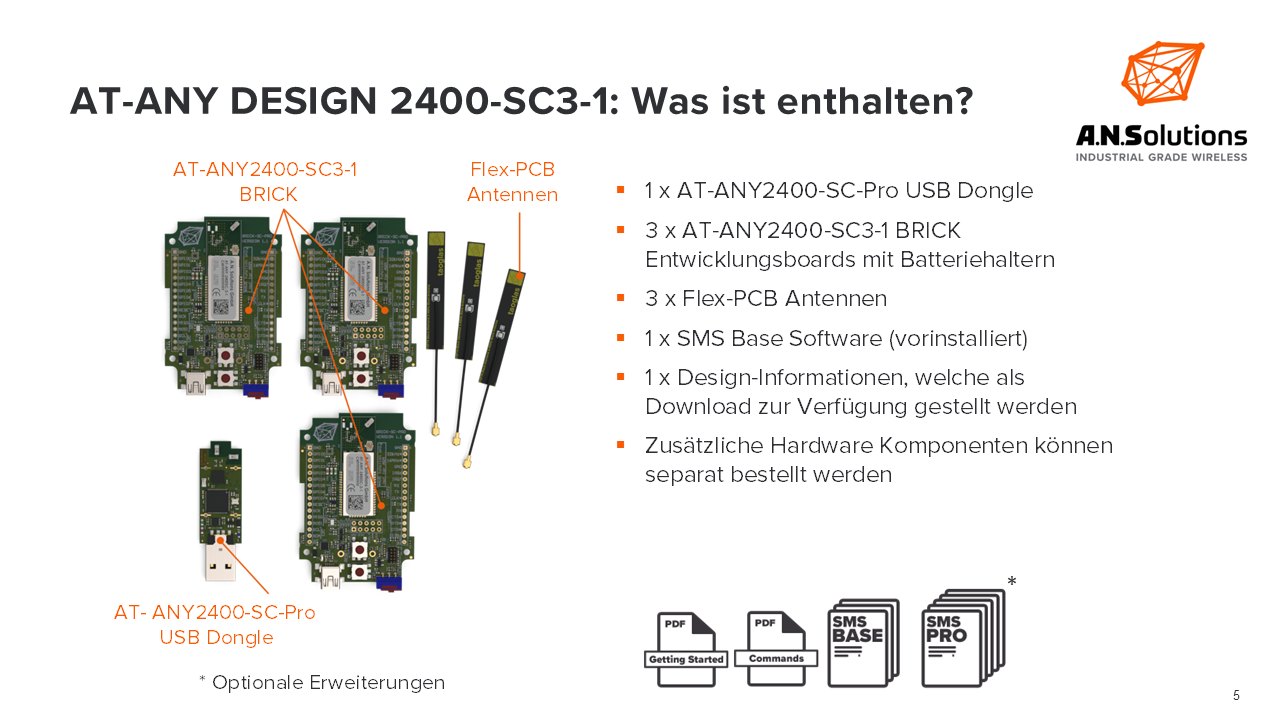

Was ist enthalten?



  • 1 x AT-ANY-2400-SC-Pro USB Dongle
  • 3 x AT-ANY-2400-SC3-1 BRICK Entwicklungsboards mit Batteriehalter
  • 3 x Flex-PCB-Antennen
  • 1 x SMS Base Software (vorinstalliert)
  • 1 x Benutzerinformationspaket (bereitgestellt als Download)

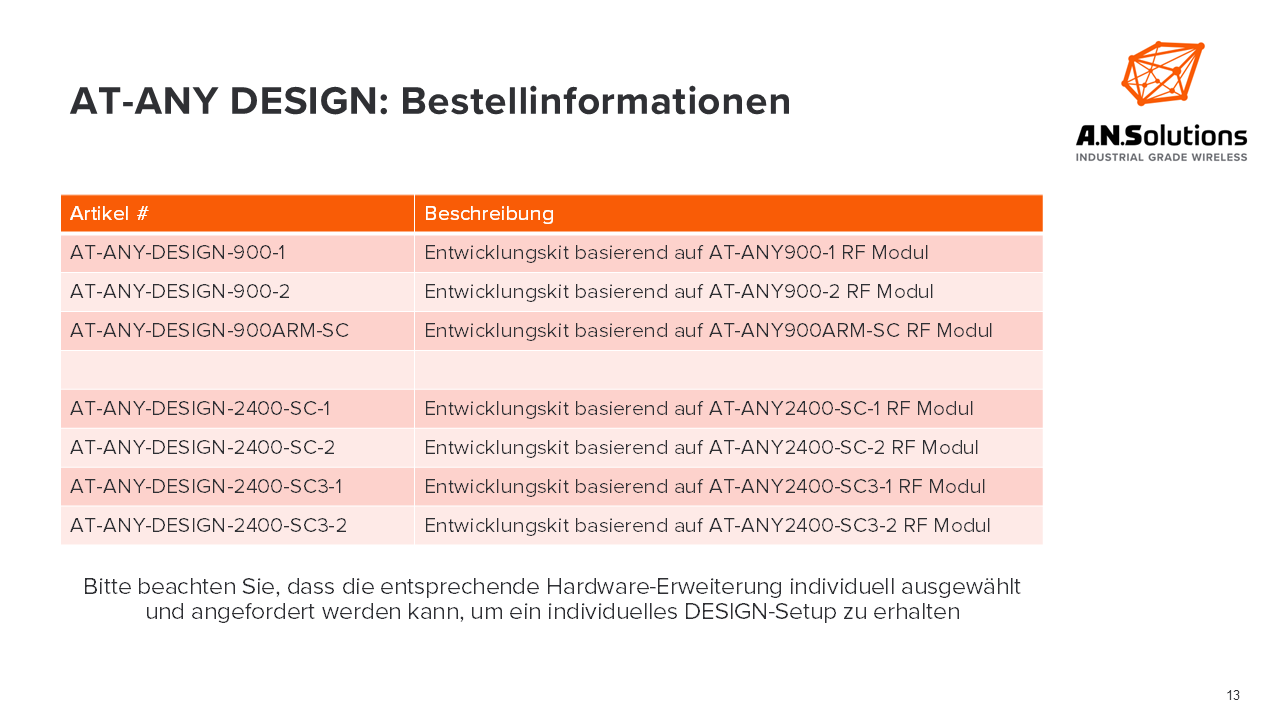

Bestellinformationen
Artikelnummer: AT-ANY-DESIGN-2400-SC3-1

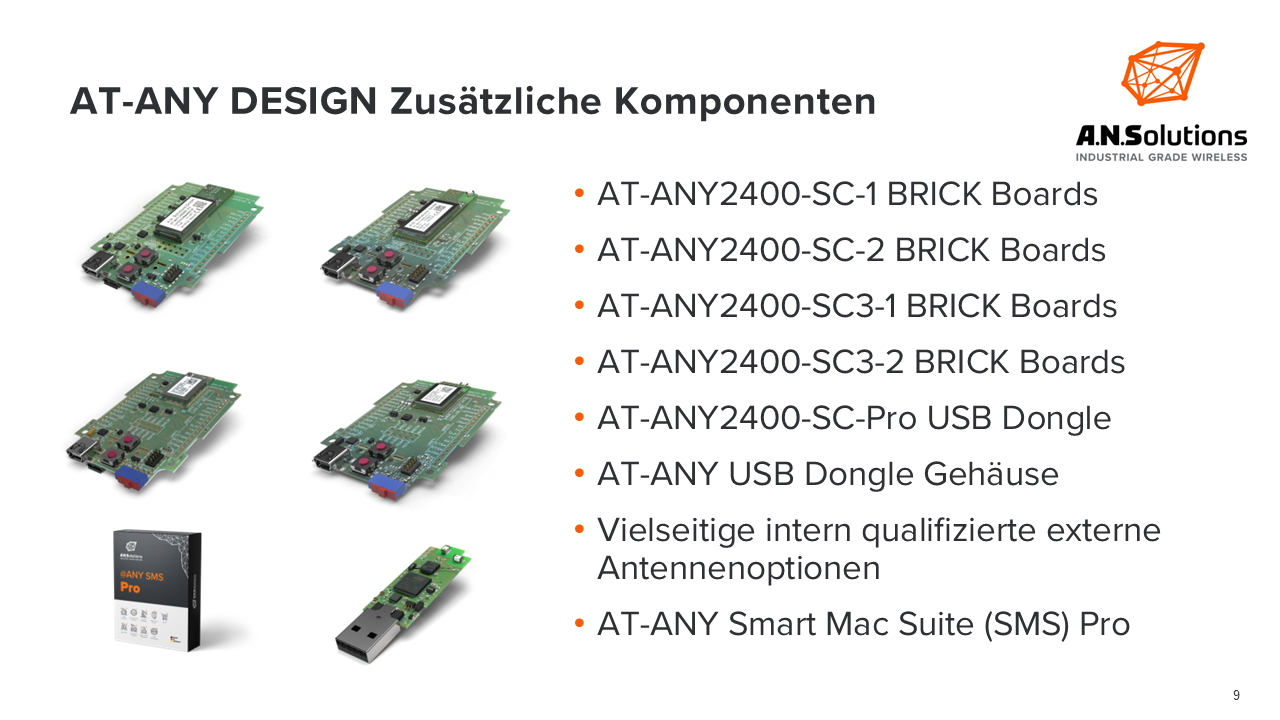

Zusätzliche Komponenten

Optionale Komponenten
Artikel Kommentare/Hinweise
@ANY2400-SC-1 BRICK Externe Antennen sind nicht enthalten
@ANY2400-SC-1 USB Dongle Externe Antennen sind nicht enthalten
@ANY2400-SC-2 BRICK Externe Antennen sind nicht enthalten
@ANY2400-SC-2 USB Dongle Externe Antennen sind nicht enthalten
@ANY2400-SC3-1 BRICK Externe Antennen sind nicht enthalten
@ANY2400-SC3-2 BRICK Externe Antennen sind nicht enthalten
@ANY2400-SC-Pro USB Dongle Externe Antennen sind nicht enthalten
@ANY2400-USB Gehäuse Beinhaltet nur das PCB Gehäuse
@ANY Smart Mac Suite (SMS) Pro Kostenpflichtiges Software Upgrade
RP-SMA Swivel Antenne 2.4 GHz Klick hier zum Downloaden des Produktdatenblattes*
FXP Flex PCB Antenne 2.4 GHz Klick hier zum Downloaden des Produktdatenblattes*
U.FL zu RP-SMA pigtail Kabel Klick hier zum Downloaden des Produktdatenblattes*

* - Bauelemente von Drittanbietern

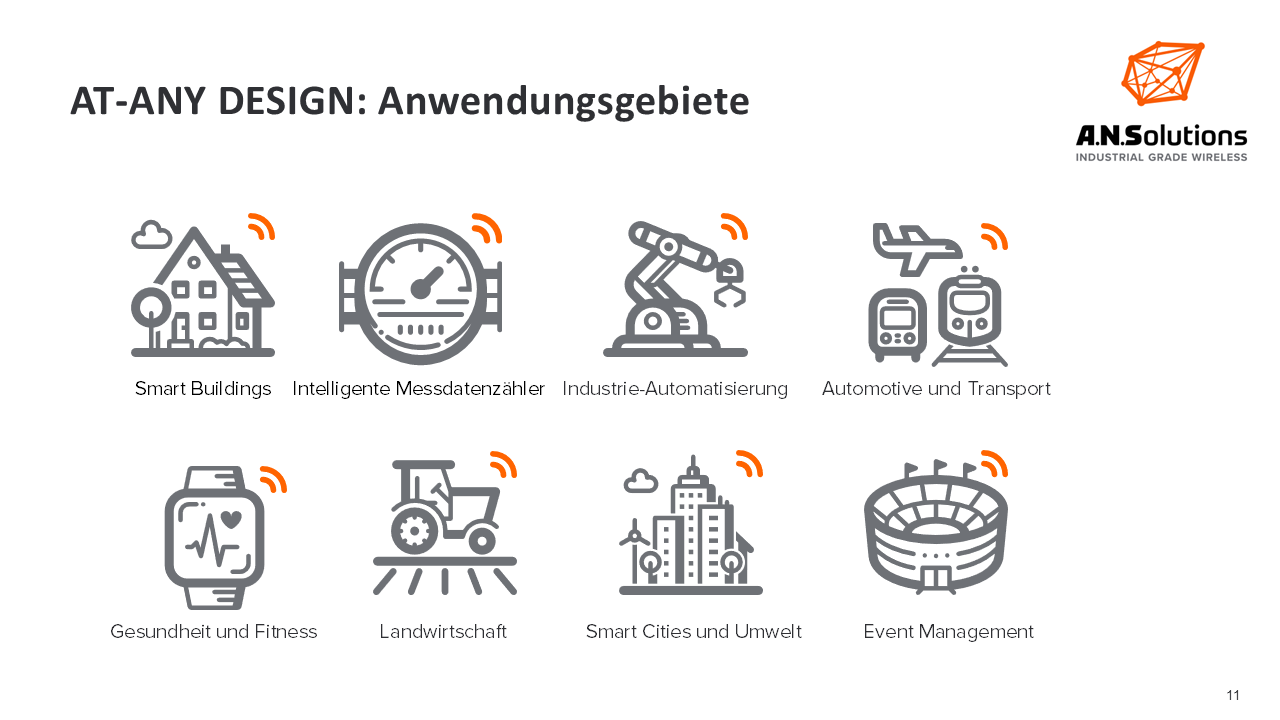

Anwendungsgebiete
