@ANY900ARM-SC-Pro Module

Das @ANY900ARM-SC Pro ist ein innovatives, drahtloses IEEE 802.15.4 Modul, das auf der leistungsstarken Microchip ATSAMR30G18 SoC-Plattform basiert. Es unterstützt skalierbare Long-Range-Konnektivität und wurde speziell für den Einsatz in den europäischen 868 MHz SRD-Bändern sowie im nordamerikanischen 902–928 MHz ISM-Band entwickelt.

Mechanische Abmessungen 40 x 13.5 x 3 mm

Dank einer außergewöhnlichen Empfangsempfindlichkeit, flexibler Ausgangsleistung und einem kompakten Formfaktor ermöglicht das Modul eine einfache Integration in leistungsstarke und robuste drahtlose Anwendungen. Ein hochmodernes RF-Frontend mit integriertem Bandpass-Filter optimiert die Entwicklungsflexibilität und gewährleistet eine hohe Koexistenz mit anderen drahtlosen Technologien. Unterstützte Antenna-Diversity-Funktionen maximieren die Anpassung an verschiedene Umgebungsbedingungen, während die skalierbare Ausgangsleistung eine gezielte Anpassung an spezifische Leistungsanforderungen ermöglicht.

Das @ANY900ARM-SC Pro bietet zudem maximale Flexibilität in der Antennenanpassung: Nutzer können entweder einen Standard U.FL-Anschluss für externe Antennenoptionen wählen oder RF-Pads für ein individuell angepasstes Design nutzen.

Das Modul zeichnet sich durch eine anwendungsspezifische und anpassbare Architektur aus, die ein energieoptimiertes Design bietet. Dank der SMS-Firmware wird der volle Funktionsumfang gewährleistet, und Netzwerktopologien lassen sich ganz ohne den Einsatz eines Real-Time Operating Systems (RTOS) realisieren.

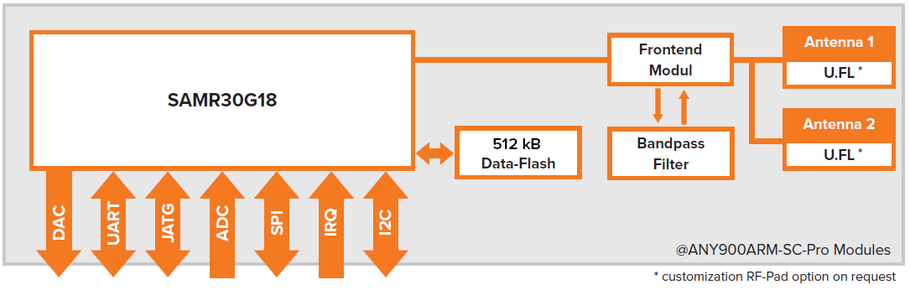

Übersicht

Hauptmerkmale

  • Volle Konformität zu IEEE 802.15.4
  • Empfängerempfindlichkeit bis zu -110 dBm
  • Bis zu 25 dBm skalierbare Ausgangsleistung
  • 256 kB Flash-Speicher, 40 kB SRAM, 8 kB EEPROM
  • Konform zu den Anforderungen von EN300220 und FCC 47 CFR Teil 15
  • Zusätzlich integrierter 512 kB SPI-Flash zum Speichern von Profilen und Firmware-Images
  • Integrierte RF-Bandpassfilterung
  • Unterstützung von Antenna-Diversity

Vorteile und Alleinstellungsmerkmale

  • Stempelartiges Lötmuster für eine einfache visuelle Kontrolle und hohe mechanische Festigkeit.
  • Unterstützung für eine Vielzahl von IEEE 802.15.4 Netzwerktechnologien, wie Point-to-Point (P2P), Point-to-Multipoint (P2MP), Stern-, Baum- und Mesh-Topologien.
  • RoHS- und REACH-konformes Design für eine umweltfreundliche und sichere Nutzung.
  • Schnelles Prototyping dank vorprogrammierter SMS-Firmware; andere Netzstack-Optionen können problemlos integriert werden.
  • Skalierbare Reichweite, die sich flexibel an die Anforderungen unterschiedlichster Anwendungsszenarien anpasst.

Spezifikation

HF Eigenschaften
Max. Transceiver Ausgangsleistung Bis zu 25 dBm
Empfangsempfindlichkeit (per 1% PER) Bis zu -110 dBm
Übertragungsdatenrate Bis zu 1 Mbit/s (proprietär), e.g. 250 kbit/s @ Zigbee®
Frequenzen Europäisches SRD Band (868 MHz)
Nordamerikanisches ISM Band (915 MHz)
Datensicherheit AES 128 unterstützt
Modulation O-QPSK / BPSK (IEEE 802.15.4 konform)
Anwendbare Netzwerktopologien P2P, P2MP, Baum, Stern, Mesh sowie andere IEEE 802.15.4 basierende Topologien
Hardware-Eigenschaften
Temperatur Bereich -40°C bis +85°C
Architektur SAMR30G18 SoC
On-Chip Flash 256 kB
On-Board DataFlash 512 kB
On-Chip RAM 40 kB
On-Chip EEPROM 8 kB
Erweiterungen SWD, SPI, TWI/I2C, UART, 1-Wire
Schnittstellen
ADC 2 ADC Leitung
GPIOs Bis zu 17 programmierbare GPIOs
IRQs 2 IRQ Leitung
Elektrische Eigenschaften
Spannungsversorgung 2.0 V bis zu 3.6 V
Stromwerte bei 25°C TX: <400 mA @ 25 dBm
RX: <22 mA
Idle: 7 mA
Sleep: <2.5 µA
Zertifizierung
Funkkonformität EN300220, FCC 47 CFR Teil 15
Herstellung RoHS & REACH
Bestellinformationen
Bestellbezeichnung AT-ANY900ARM-SC-Pro

*kundenspezifische Anpassungen auf Anfrage möglich

Unser Modul in der Anwendung

Projekt "Spider"

Im Projekt „Spider“ kommt unser neues Funkmodul erstmals zum praktischen Einsatz. Das Sensornetzwerk dient der hochpräzisen Erfassung von Umweltparametern wie Temperatur, Luftfeuchtigkeit und Taupunkt – essenziell für Anwendungen in Umweltmonitoring, Gebäudeautomation und Industrie.

In enger Zusammenarbeit mit unserem Technologiepartner embedded wireless und einem weiteren Projektteilnehmer wurde das @ANY900ARM-SC Pro nahtlos in die Systemarchitektur integriert. Die Feldtests unter realen Bedingungen belegen eindrucksvoll die Zuverlässigkeit und Leistungsfähigkeit des Moduls.

Eine ausführliche Präsentation mit technischen Hintergründen, Projektzielen und Ergebnissen steht Ihnen bei Downloads zur Verfügung.
